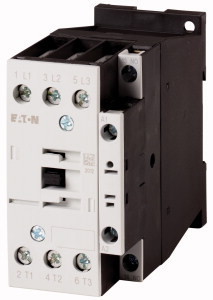

Eaton Leistungsschütz 277247 DILM32-10(24V50HZ)
Artikel-Nr.: EAT277247
Bestellartikel, Regellieferzeit 12-15 Arbeitstage.
Beschreibung
| Produktbeschreibung | | |
| | Leistungsschütz, 3-polig + 1 Schließer, 15 kW/400 V/AC3 Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 32 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 45 A, gekapselt: Ith= 36 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 100 A, gekapselt: Ith= 90 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 10 kW, 380 V 400 V: P= 15 kW, 660 V 690 V: P= 17 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 4 kW, 380 V 400 V: P= 7 kW, 660 V 690 V: P= 10 kW, kombinierbar mit Hilfsschalter: DILM32-XHI.., DILA-XHI(V).., Kontaktbestückung S = Schließer: 1 S, Hinweise: Schaltglieder nach EN 50012., Stromart AC/DC: Wechselstrombetätigung DILM32-10(24V50HZ) |
| Technische Daten | | |
|
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | : | 24 - 24 |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | : | 0 - 0 |
| Bemessungssteuerspeisespannung Us bei DC | : | 0 - 0 |
| Spannungsart zur Betätigung | : | AC |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | : | 45 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | : | 32 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | : | 15 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | : | 15 |
| Bemessungsbetriebsleistung Ie bei AC-4, 400 V | : | 7 |
| Geeignet für Reiheneinbau | : | nein |
| Anzahl der Hilfskontakte als Schließer | : | 1 |
| Anzahl der Hilfskontakte als Öffner | : | 0 |
| Anschlussart Hauptstromkreis | : | Schraubanschluss |
| Anzahl der Öffner als Hauptkontakte | : | 0 |
| Anzahl der Schließer als Hauptkontakte | : | 3 |
| Gewicht | : | 0,4kg |
| Datenblatt (pdf) | : | zum Datenblatt 277247 |
